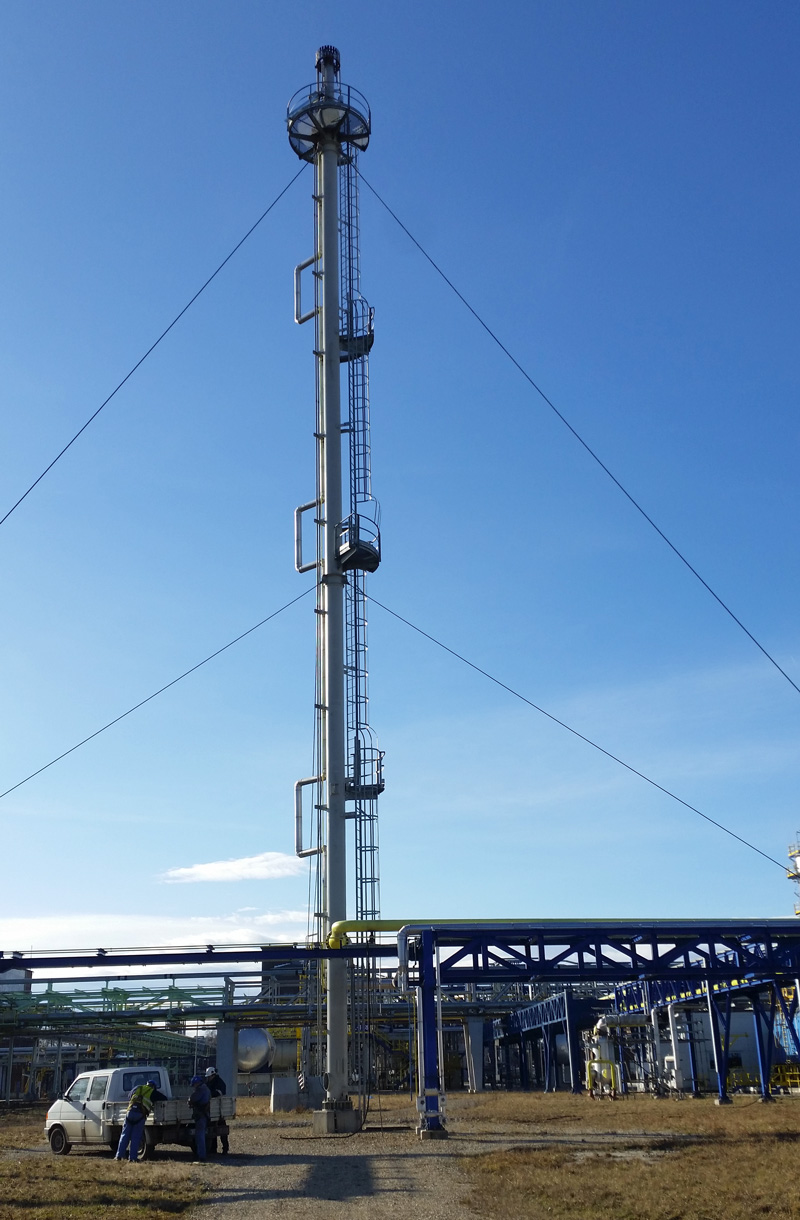

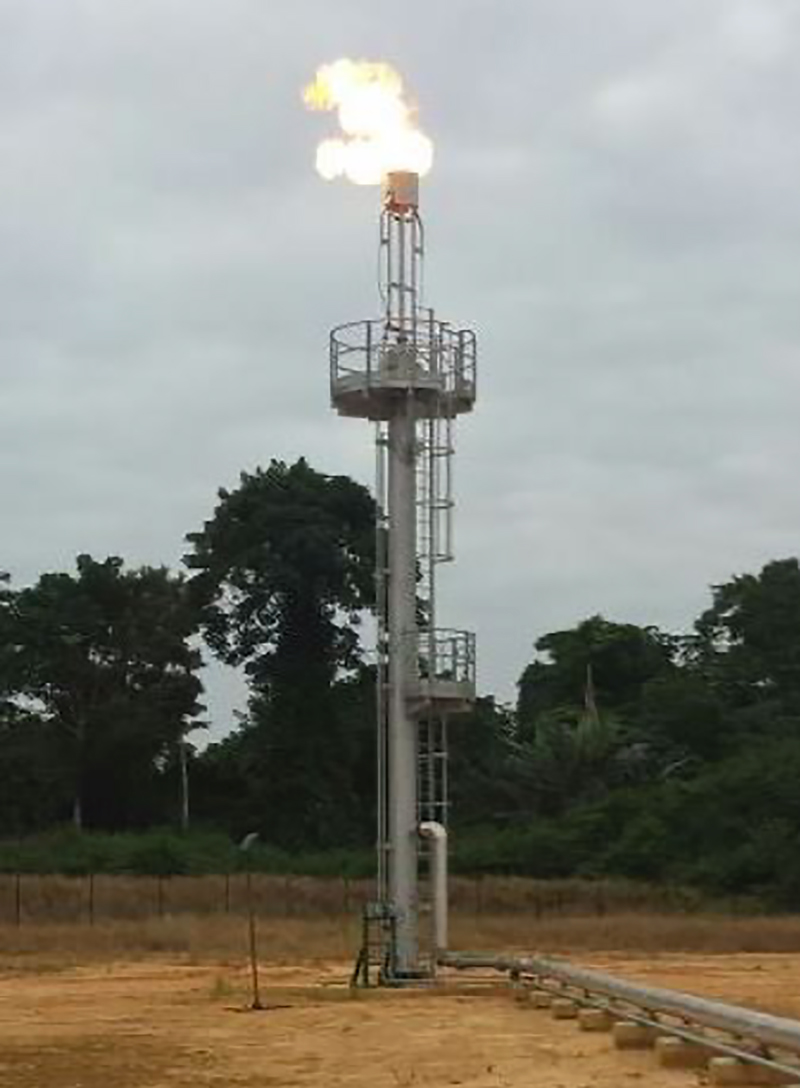

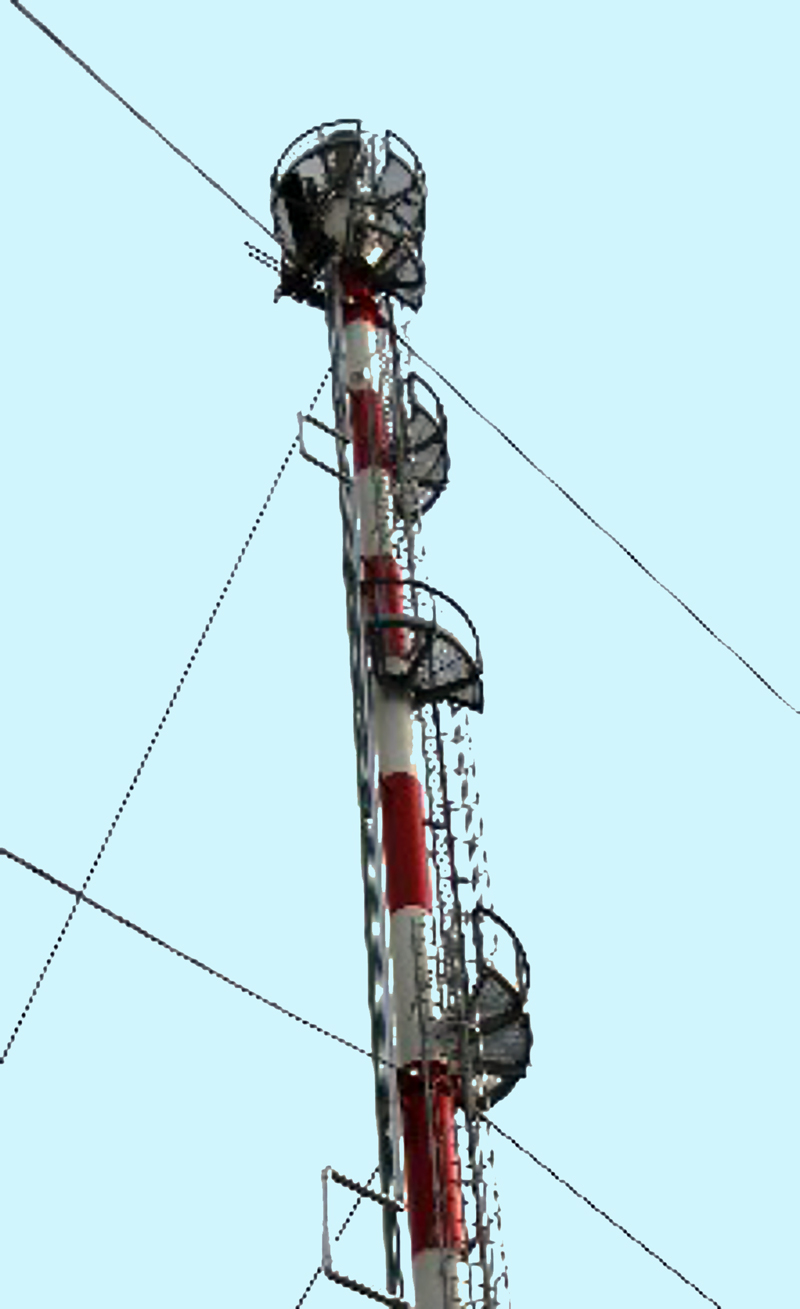

Strutture di supporto per Torce

Torce supportate da derrick smontabile

Le torce con derrick smontabile di TCD Italia offrono diversi vantaggi per la manutenzione.
Molte di queste torce sono progettate per supportare più condotti e relativi bruciatori.
Il sistema è concepito in modo che tutte le torce, tranne quella in manutenzione, possano rimanere in funzione.

I condotti e le tubazioni di servizio sono forniti in sezioni flangiate da circa 25 m, il che permette di calarli a terra per la manutenzione del bruciatore.
Ogni sezione del condotto è dotata di bracci di supporto e punti di scorrimento (rulli), che scorrono su guide fissate alla struttura del derrick.
Per sollevare o calare le torce vengono forniti scale, piattaforme, argani, carrucole, blocchi, cavi, utensili di supporto, ecc.
Gli argani sono dotati di freno automatico per evitare rilasci accidentali del carico.
Ogni condotto è supportato inferiormente da una piastra incernierata che consente l’inclinazione durante il cambio delle sezioni.

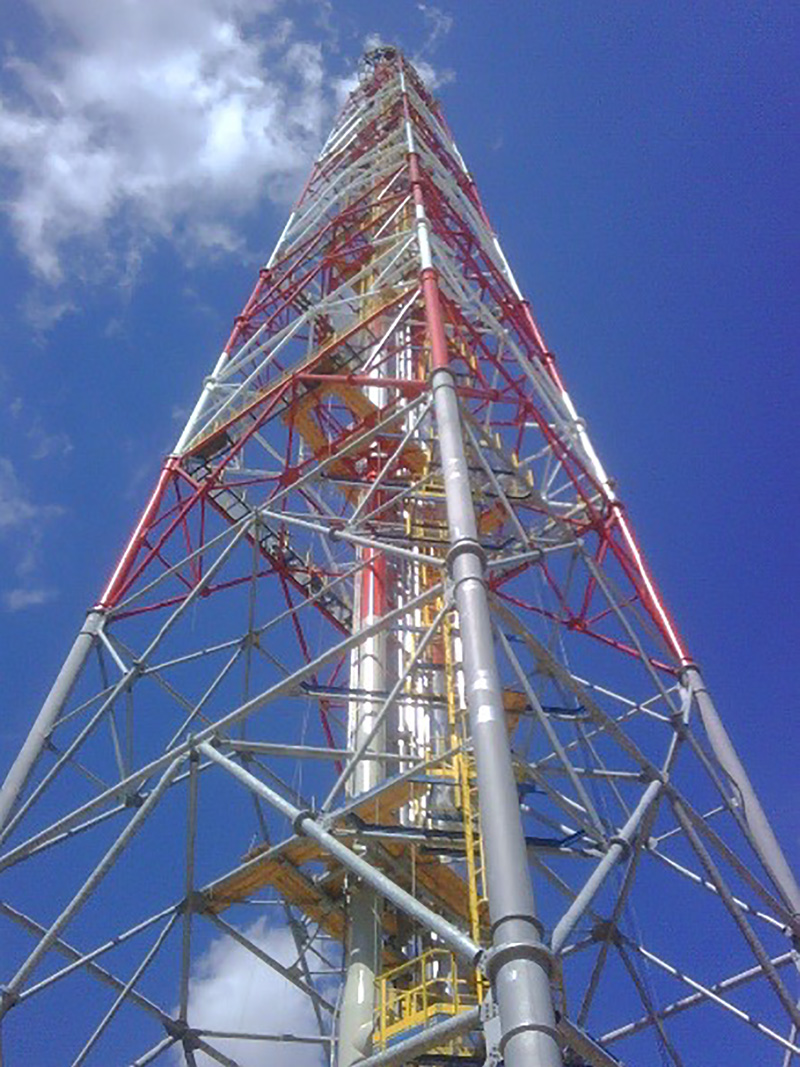

Il derrick è di tipo reticolare aperto, realizzato in tubi d’acciaio, e progettato per assorbire tutti gli sforzi durante le operazioni di accensione.
Include guide e uno schermo di protezione termica, solitamente montato sopra la piattaforma di lavoro per proteggere il personale.

Fiaccole smontabili supportate da torre derrick

Le fiaccole supportate da torre derrick di TCD Italia offrono numerosi vantaggi quando è necessario eseguire manutenzione su una fiaccola.

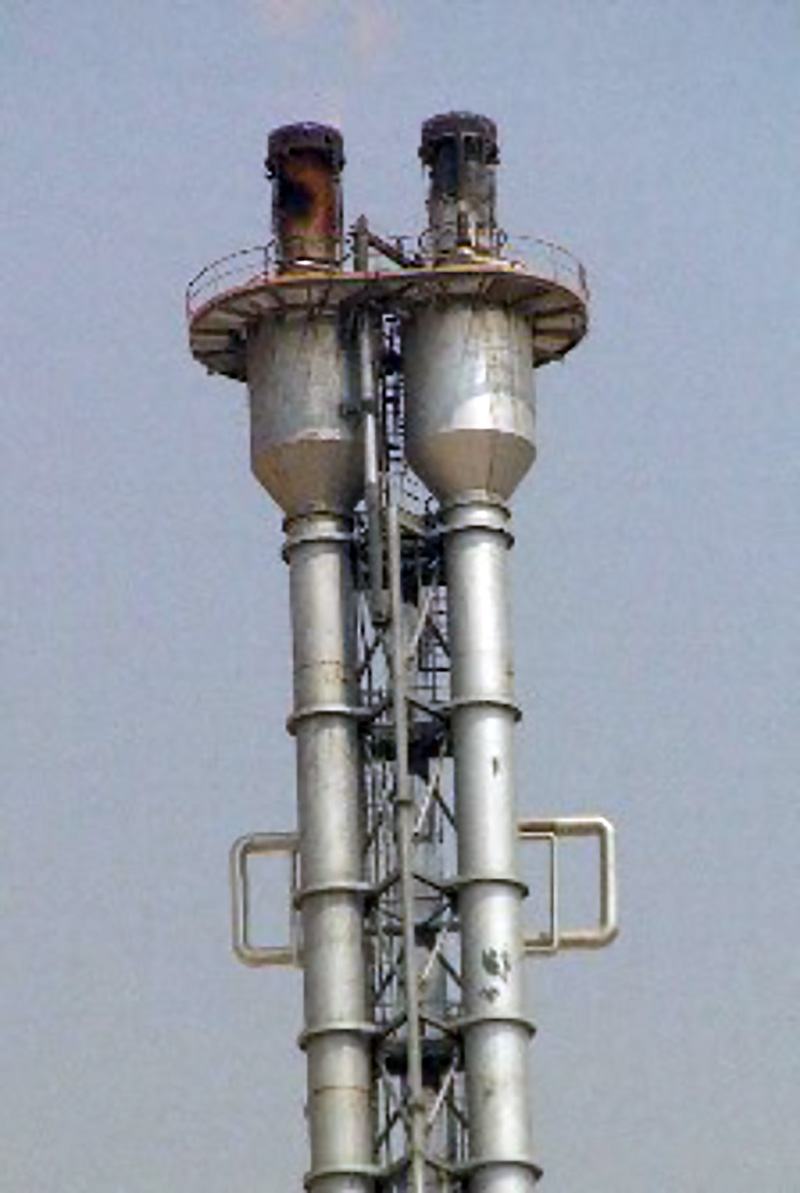

Molte fiaccole smontabili supportate da derrick sono progettate per supportare più colonne (riser) con i relativi bruciatori.
Questo tipo di sistema è progettato in modo che tutte le fiaccole, eccetto quelle in manutenzione, possano rimanere operative durante le operazioni di manutenzione.

In questo sistema, le colonne delle fiaccole e le relative tubazioni di servizio sono fornite in sezioni flangiate (lunghe circa 25 metri).
Questa configurazione consente di abbassare ogni riser a livello del suolo per effettuare la manutenzione del bruciatore.
Ogni sezione del riser è dotata di bracci di supporto e di punti di scorrimento adeguati (rulli), adatti a operare all’interno di guide che saranno fissate alla struttura derrick.

Per sollevare e abbassare ogni colonna della fiaccola, il sistema è fornito completo di scale, piattaforme, verricelli, pulegge, paranchi, funi d’acciaio e attrezzi di supporto.
I verricelli sono dotati di freno automatico per evitare il rilascio accidentale del carico.

Ogni colonna è sostenuta alla base da una piastra basculante incernierata, che permette l’inclinazione delle sezioni flangiate durante la sostituzione.
La struttura del derrick è solitamente realizzata in tubi metallici (tipo reticolare aperto). La progettazione tiene conto di tutti gli sforzi indotti dalle colonne durante l’accensione.

La struttura include guide e uno schermo di protezione dal calore, solitamente installato sopra la piattaforma di lavoro utilizzata durante le operazioni di inclinazione/accensione, a protezione del personale.

Vantaggi rispetto alle torce fisse su derrick convenzionale

– È possibile installare facilmente più fiaccole in un’unica struttura
– La manutenzione dei bruciatori può essere effettuata da terra mentre le altre fiaccole restano operative
– Il derrick può essere progettato per accogliere fiaccole future, che possono essere installate senza fermare l’impianto e senza costi aggiuntivi per gru.
La struttura del derrick ha un design imbullonato, fornito in sezioni flangiate idonee al trasporto.
La costruzione imbullonata di ogni elemento elimina la necessità di saldature in sito durante il montaggio.
Il derrick sarà preassemblato in officina e sottoposto a zincatura a caldo per garantire una completa protezione dalla corrosione.
Attualmente sono in uso due tipi principali di fiaccole smontabili con derrick:
a) Derrick quadrato che supporta un box interno dove sono installate le colonne smontabili della fiaccola (in pratica, i riser sono all’interno del derrick e sono completamente flottanti, trattenuti da rulli caricati a molla che agiscono su una guida tubolare).
b) Derrick a tre lati o rettangolare, dove le colonne smontabili sono installate su un unico lato della struttura, posizionate tramite un sistema di guide scorrevoli.
TCD Italia è in grado di progettare e costruire entrambe le tipologie sopra descritte.
La scelta tra la soluzione a) o b) dipende principalmente dall’elevazione della fiaccola e dai diametri dei riser.
Il problema della soluzione a) è che, aumentando le dimensioni e le altezze dei riser, aumentano le forze di sollevamento eccentriche necessarie per alzarli e abbassarli.
Queste forze derivano dall’impossibilità di ottenere un sollevamento verticale diretto dei riser, con conseguente aumento degli attriti sulle guide.
Nella soluzione b), i riser sono completamente flottanti e guidati in modo lasco solo da rulli caricati a molla. Il risultato è un carico di attrito minimo e un sollevamento completamente bilanciato e verticale.

Procedura di montaggio e smontaggio dei riser della fiaccola

La procedura di montaggio deve essere effettuata in condizioni meteorologiche favorevoli, con una velocità del vento non superiore al 50% della velocità massima prevista in fase di progetto.
I paranchi, le pulegge e i cavi devono essere posizionati utilizzando una gru di servizio. I verricelli devono essere verificati per il corretto funzionamento.
La sezione superiore del riser, incluso il bruciatore, deve essere posizionata orizzontalmente e imbullonata alla piastra basculante incernierata alla base.
Successivamente, viene sollevata in posizione verticale mediante il verricello di inclinazione, si fissa il paranco di sollevamento e si scollega la sezione del riser dalla piastra basculante.
A questo punto, la sezione superiore della fiaccola è pronta per essere sollevata dai verricelli fino a un’altezza sufficiente per permettere l’installazione della seconda sezione del riser sottostante.
La seconda sezione viene posizionata mediante inclinazione sotto la prima, quindi le due sezioni vengono imbullonate tra loro, insieme alle tubazioni di servizio collegate.
Le due sezioni unite vengono sollevate come un unico pezzo, in modo da consentire l’inserimento della sezione successiva.
Queste operazioni si ripetono fino a che il bruciatore non raggiunge la posizione operativa finale e la sezione inferiore del riser viene collegata all’intestazione della fiaccola.
Per lo smontaggio dei riser, la procedura deve essere eseguita in ordine inverso.
